생애 첫 번째 윈도우 폰 7 애플리케이션 만들기 6회



[애니메이션 효과 주기]



실버라이트에서 스토리보드가 애니메이션이다. 각 스토리보드는 키 프레임을 포함하는 타임라인을 정의한다. 각 키 프레임은 위치, 크기, 회전, 투명도, 그리고 심지어 전경 및 배경 색 같은 컨트롤 속성을 독립적으로 재 정의할 수 있다. 이러한 접근 방법을 사용해 사용자는 모든 단일 프레임을 정의해 애니메이션을 생성할 필요가 없고, 대신에 중요한 속성 변경을 표시하기 위해 타임라인에서 선택된 위치만 제공해야 한다. 실버라이트는 두 개의 인접한 키 프레임간의 애니메이션 속성의 값을 보간해서 중간 프레임을 생성하고 부드러운 전환을 제공한다.



각 스토리보드는 해당 페이지의 코드 숨김에서 사용할 수 있는 메서드와 이벤트를 가진 개체다. 이것은 애니메이션을 Begin, Stop, Pause하는 메서드를 포함한다. 단일 이벤트이벤트인 Completed는 해당 애니메이션 재생이 완료될 때 발생한다.

스토리보드는  XAML 코드로 작성될 수 있고 익스프레션 블렌드로 쉽게 생성한다.



이번 시간에는 사용자가 퍼즐을 성공적으로 풀었을 때 재생할 스토리보드를 생성한다. 해당 애니메이션은 시각적 효과를 만들어 가운데 축을 중심으로 퍼즐의 이미지를 회전하고 점차적으로 희미해져 가는 메시지를 표시한다.

1. 먼저 새로운 Resources 섹션을 아래 보인 강조된 코드를 페이지로 삽입한다.



<phone:PhoneApplicationPage
  x:Class="WindowsPhonePuzzle.PuzzlePage" ...>

<phone:PhoneApplicationPage.Resources>
  </phone:PhoneApplicationPage.Resources>
  ...
  <Grid x:Name="LayoutRoot" Background="Transparent">
  </Grid>
</navigation:PhoneApplicationPage>



 Resources는 정의된 개체와 값을  공통으로 재 사용하는 간단한 방법을 제공한다. 컨트롤 템플릿과 스타일, 브러시, 색상, 애니메이션 스토리보드를 포함하는 공통 항목에 대한 정의를 만들고 리소스 사전에 저장할 수 있다. 리소스 사전은 XAML과 코드 두 군데서 사용할 수 있는 핵심 사전이다. 애플리케이션 구조에서 다른 범위로 리소스 사전을 생성할 수 있다. 페이지 수준이나 애플리케이션 리소스에서 리소스를 정의할 수 있다. 이번 작업에서는 해당 애니메이션 스토리보드의 정의를 저장하는 페이지의 리소스를 사용한다.

2. 다음으로 섹션 Resources 내에 사용자가 퍼즐을 풀 때 발생하는 전환을 위한 애니메이션 스토리보드를 삽입한다. WinTransition 스토리 보드를 정의한 다음의 XAML 마크업을 아래처럼 삽입한다.



...
<phone:PhoneApplicationPage.Resources>
  <Storyboard x:Name="WinTransition">
    <DoubleAnimationUsingKeyFrames BeginTime="00:00:00" Storyboard.TargetName="PreviewImage" Storyboard.TargetProperty="(UIElement.Opacity)">
      <EasingDoubleKeyFrame KeyTime="00:00:00" Value="0.2"/>
      <EasingDoubleKeyFrame KeyTime="00:00:00.7000000" Value="1"/>
    </DoubleAnimationUsingKeyFrames>
    <DoubleAnimationUsingKeyFrames BeginTime="00:00:00" Storyboard.TargetName="border" Storyboard.TargetProperty="(UIElement.RenderTransform).(TransformGroup.Children)[0].(ScaleTransform.ScaleX)">
      <EasingDoubleKeyFrame KeyTime="00:00:00" Value="1"/>
      <EasingDoubleKeyFrame KeyTime="00:00:00.7000000" Value="-1">
        <EasingDoubleKeyFrame.EasingFunction>
          <CubicEase EasingMode="EaseInOut"/>
        </EasingDoubleKeyFrame.EasingFunction>
      </EasingDoubleKeyFrame>
      <EasingDoubleKeyFrame KeyTime="00:00:01.7000000" Value="1">
        <EasingDoubleKeyFrame.EasingFunction>
          <CubicEase EasingMode="EaseInOut"/>
        </EasingDoubleKeyFrame.EasingFunction>
      </EasingDoubleKeyFrame>
    </DoubleAnimationUsingKeyFrames>
    <DoubleAnimationUsingKeyFrames BeginTime="00:00:00" Storyboard.TargetName="CongratsBorder" Storyboard.TargetProperty="(UIElement.RenderTransform).(TransformGroup.Children)[0].(ScaleTransform.ScaleX)">
      <EasingDoubleKeyFrame KeyTime="00:00:00" Value="0"/>
      <EasingDoubleKeyFrame KeyTime="00:00:00.7000000" Value="-1">
        <EasingDoubleKeyFrame.EasingFunction>
          <CubicEase EasingMode="EaseInOut"/>
        </EasingDoubleKeyFrame.EasingFunction>
      </EasingDoubleKeyFrame>
      <EasingDoubleKeyFrame KeyTime="00:00:01.7000000" Value="1">
        <EasingDoubleKeyFrame.EasingFunction>
          <CubicEase EasingMode="EaseInOut"/>
        </EasingDoubleKeyFrame.EasingFunction>
      </EasingDoubleKeyFrame>
    </DoubleAnimationUsingKeyFrames>
    <DoubleAnimationUsingKeyFrames BeginTime="00:00:00" Storyboard.TargetName="CongratsBorder" Storyboard.TargetProperty="(UIElement.Opacity)">
      <EasingDoubleKeyFrame KeyTime="00:00:01.2000000" Value="0"/>
      <EasingDoubleKeyFrame KeyTime="00:00:01.3000000" Value="0"/>
      <EasingDoubleKeyFrame KeyTime="00:00:01.4000000" Value="1"/>
    </DoubleAnimationUsingKeyFrames>
  </Storyboard>

</phone:PhoneApplicationPage.Resources>

WinTransition 스토리보드는 사용자가 게임을 이겼을 때 실행된다. 애니메이션은 가운데 축을 중심으로 해당 퍼즐에 대한 솔루션을 담은 이미지를 회전하고 점점 사라지는  축하 메시지를 가진 프레임을 이미지 주위에 표시한다. 익스프레션 블렌드와 같은 도구를 사용해 디자이너에서 시각적으로 속성을 애니메이션 하고 스토리보드를 정의하는데 필요한 XAML 마크업을 생성한다.

3. 마지막으로 게임을 재 시작할 때 마다 발생하는 전환을 위해 해당 스토리보드를 삽입한다.

...
<phone:PhoneApplicationPage.Resources>
  <Storyboard x:Name="WinTransition">
    ...
  </Storyboard>
  <Storyboard x:Name="ResetWinTransition">
    <DoubleAnimationUsingKeyFrames BeginTime="00:00:00" Storyboard.TargetName="CongratsBorder" Storyboard.TargetProperty="(UIElement.Opacity)" Duration="00:00:00.0010000">
      <SplineDoubleKeyFrame KeyTime="00:00:00" Value="0"/>
    </DoubleAnimationUsingKeyFrames>
    <DoubleAnimationUsingKeyFrames BeginTime="00:00:00" Storyboard.TargetName="PreviewImage" Storyboard.TargetProperty="(UIElement.Opacity)" Duration="00:00:00.0010000">
      <SplineDoubleKeyFrame KeyTime="00:00:00" Value="0.20000000298023224"/>
    </DoubleAnimationUsingKeyFrames>
    <DoubleAnimationUsingKeyFrames BeginTime="00:00:00" Duration="00:00:00.0010000" Storyboard.TargetName="GameContainer" Storyboard.TargetProperty="(UIElement.Opacity)">
      <EasingDoubleKeyFrame KeyTime="00:00:00" Value="1"/>
    </DoubleAnimationUsingKeyFrames>
  </Storyboard>
</phone:PhoneApplicationPage.Resources>
...

 ResetWinTransition 스토리보드는 축하 메시지를 숨기고 퍼즐 이미지 투명도를 원래 값으로 복원한다.

4. [솔루션 탐색기]에서 PuzzlePage.xaml을 오른 클릭해 [View Code]를 선택해 이 페이지에 대한 코드 숨김 파일을 연다.

5. PuzzlePage  클래스의 생성자에서 GameOver 이벤트를 처리하는 익명 함수를 찾아서 메서드의 시작 부분에 다음의 강조된 코드 라인을 삽입한다.



public PuzzlePage()
{
  ...
  this.game.GameOver += delegate
  {
    this.WinTransition.Begin();
    this.TapToContinueTextBlock.Opacity = 1;
    this.StatusPanel.Visibility = Visibility.Visible;
    this.TotalMovesTextBlock.Text = this.game.TotalMoves.ToString();
  };
  ...
}

게임이 끝날 때, 삽입된 코드는 스토리보드를 재생해 완료된 퍼즐 이미지에 대한 시각적 효과와 축하 메시지를 제공한다.

6. 여전히 PuzzlePage  클래스의 생성자에서 GameStarted 이벤트에 대한 핸들러를 찾아서 다음의 강조된 코드 라인을 추가한다.



public PuzzlePage()
{
  ...
  this.game.GameStarted += delegate
  {
    this.ResetWinTransition.Begin();
    this.StatusPanel.Visibility = Visibility.Visible;
    this.TapToContinueTextBlock.Opacity = 0;
    this.TotalMovesTextBlock.Text = this.game.TotalMoves.ToString();
  };
  ...
}

삽입된 코드는 게임이 시작할 때 ResetWinTransition 애니메이션 스토리보드를 시작한다. 이 스토리보드는 배경 이미지의 상태를 재설정하고 축하 메시지를 숨긴다

7. [F5]를 눌러 빌드한 후 애플리케이션을 에뮬레이터로 배포하고, 잠깐 기다린 후 [START]을 클릭해 새로운 게임을 시작해본다.

8. 보드의 퍼즐을 드래그해서 풀어보든지 아니면 [SOLVE] 버튼을 눌러 퍼즐을 해결하고 게임을 종료한다. 해당 게임이 종료할 때 해당 애니메이션을 일으키고 중간 축을 중심으로 보드를 회전시키면서 “CONGRATULATIONS" 텍스트를 표시했다가 점차적으로 사라진다.

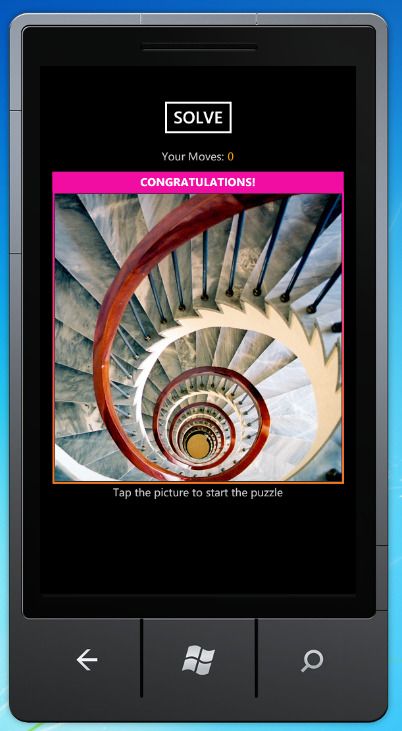

[그림 17] 축하 메시지를 표시하는 해결된 퍼즐
